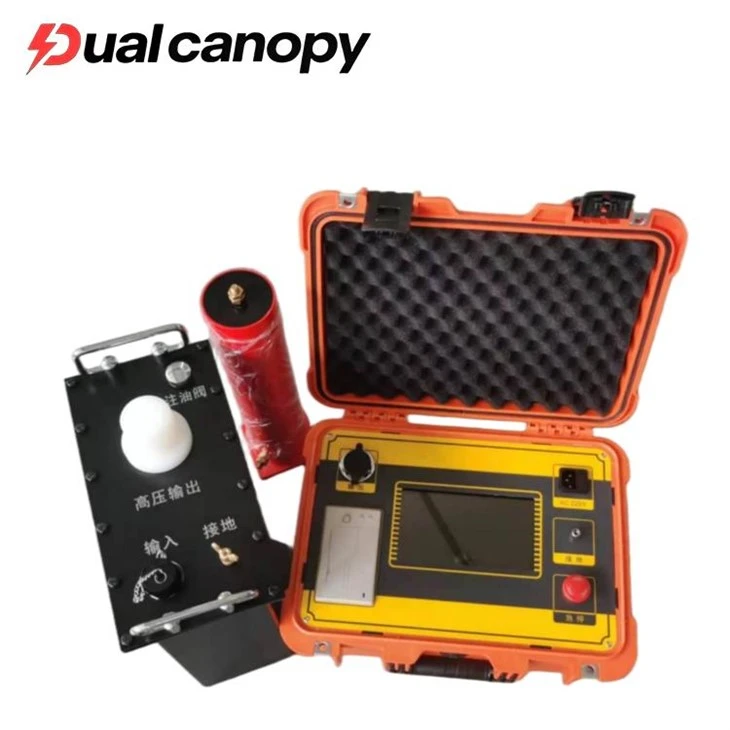

0,1Hz Ultra Low Frequency Generator VLF Hipot Tester for kabeltesting

0,1Hz Ultra Low Frequency Generator VLF Hipot Tester for kabeltesting Dette produktet kombinerer moderne digital frekvenskonverteringsteknologi, tar i bruk mikrodatamaskinkontroll og er automatisert for å øke, redusere spenning, måle og beskytte. Fordi den er helelektronisk, er den liten i størrelse og lett i vekt, med en stor -LCD-skjerm, som er tydelig og intuitiv, og kan vise utgangsbølgeformer og skrive ut testrapporter. Designindikatorene samsvarer fullt ut med kraftbransjens standard "Generelle tekniske betingelser for spesielle testinstrumenter for kraftutstyr, del 4: Generelle tekniske betingelser for ultra-lavfrekvente høyspenningsgeneratorer", og er veldig praktiske å bruke. For tiden bruker både innenlandske og utenlandske land mekaniske metoder for å modulere og demodulere for å generere ultra-lavfrekvente signaler, så det er ikke-standard sinusbølgeformer, store målefeil, gnistutladninger i høyspenningsdelen og klumpete utstyr. I tillegg krever den andre og fjerde kvadranten av sinusbølgen også høy-høy{12}}høyspenningsmotstander for utladningsforming, så det totale strømforbruket til utstyret er relativt stort. Dette produktet kan overvinne disse manglene. I tillegg må følgende funksjoner forklares spesielt:

1. Strøm-, spennings- og bølgeformdata samples direkte fra høyspenningssiden, slik at dataene er nøyaktige.

2. Med overspenningsbeskyttelsesfunksjon, når utgangen overskrider den innstilte spenningsgrenseverdien, vil instrumentet slå seg av for beskyttelse, og handlingstiden er mindre enn 20ms.

3. Med overstrømsbeskyttelsesfunksjon: designet for dobbel beskyttelse med høy og lav spenning, kan høyspenningssiden slås av nøyaktig i henhold til den innstilte verdien for beskyttelse; når strømmen på lavspenningssiden overstiger merkestrømmen, vil den slå seg av for beskyttelse, og handlingstiden er mindre enn 20ms.

4. Høyspenningsutgangsbeskyttelsesmotstanden er designet i boostkroppen, så det er ikke nødvendig å koble til en beskyttelsesmotstand utenfor.

5. På grunn av bruken av høy- og lavspenning med lukket-sløyfe med negativ tilbakekoblingskontrollkrets, er det ingen kapasitansøkningseffekt på utgangen.

1. Nominell utgangsspenning: se tabell 1

2. Utgangsfrekvens: 0,1 Hz, 0,05 Hz, 0,02 Hz

3. Lastekapasitet: 0,1 Hz maksimalt 1,1 µF

0,05 Hz maksimalt 2,2 µF

0,02 Hz maksimalt 5,5 µF

4. Målenøyaktighet: 3 %

5. Spennings positive og negative toppfeil: Mindre enn eller lik 3 %

6. Spenningsbølgeformforvrengning: Mindre enn eller lik 5 %

7. Bruksforhold: innendørs, utendørs; temperatur: -10 grader -+40 grader ; fuktighet: Mindre enn eller lik 85 % RF

8. Strømsikring: se tabell 1

9. Nettstrømforsyning: frekvens 50Hz, spenning 220V±5%. Hvis en bærbar generator brukes til strømforsyning, er generatorkravene: frekvens 50Hz, spenning 220V±5%, effekt bør være større enn 3KW, og en resistiv belastning (som en elektrisk ovn) med en effekt på ikke mindre enn 800W bør kobles parallelt ved utgangsenden av generatoren til generatoren for å stabilisere driftshastigheten. Ellers vil ikke instrumentet fungere som det skal.
